Spannvorrichtungen auf Heller Bearbeitungszentrum

Spannvorrichtungen, die auf einem Bearbeitungszentrum der Firma DMG zum Einsatz kamen.

Dies zeigt nur einen kleinen Ausschnitt aus den bereits gefertigten Spannvorrichtungen auf eine DMG Maschine.

MC16 – MC25 – H2000 – H4000 – HF3500

Inhaltsverzeichnis

Manuelle Fräsvorrichtung Heller H2000

Bearbeitungszentrum: Heller H2000
Zu bearbeitendes Werkstück: Gussteil Stahl
Spanntechnik: manuell
Beladung: manuell
Besonderheit:

  • Durch die Betätigung der Rändelschraube (, wird das Werkstück über einen Hebelmechanismus positioniert. Eine Spannplatte hält das Werkstück nieder. Mit fünf unterschiedlichen Schnellwechseleinsätzen kann die Vorrichtung schnell auf die gewünschte Baugröße umgerüstet werden.

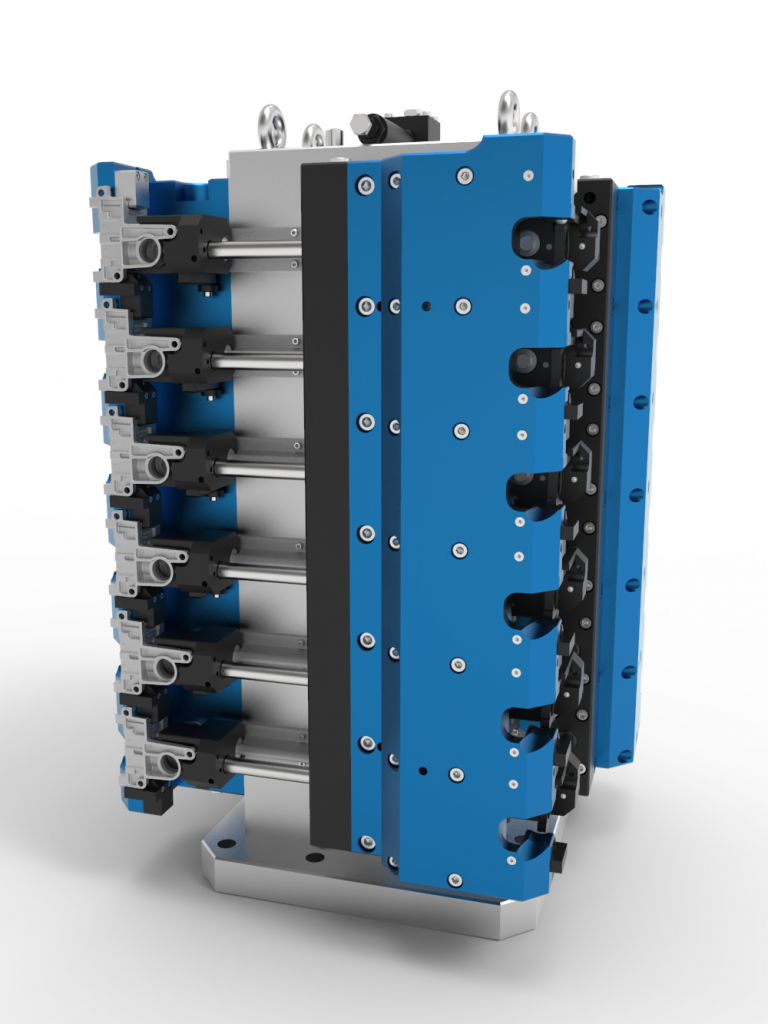

Spannvorrichtung Aufspannturm Heller MC25

Bearbeitungszentrum: Heller MC16
Zu bearbeitendes Werkstück: Alu-Druckguss Werkstücke
Spanntechnik: hydraulisch
Beladung: manuell
Besonderheit:

  • 24-Werkstücke auf einem Aufspannturm (vier Turmseiten bestückt)
  • Werkstück wird von 2-Seiten bearbeitet
    (daher die außermittige Aufspannung -> kurze Werkzeuge)
  •  Sonderspannelement mit einem Spannhub von 88,5mm
  • Spannkopf über Lineareinheit geführt

Spannvorrichtung Aufspannwinkel Heller H4000

Bearbeitungszentrum: Heller H4000
Zu bearbeitendes Werkstück: Wandlergehäuse
Spanntechnik: hydraulisch
Beladung: Roboterhandling System
Besonderheit:

  • Komplettbearbeitung von vier Seiten in einer Aufspannung
  • Sonderelemente die das Werkstück in den Bohrungen schwimmend spannen um Vibrationen zu minimieren.
